Как сделать вытяжку из подвала в гараже?

Вентиляция погреба в гараже своими руками: способы и порядок монтажа + полезные советы по обустройству

При обустройстве подвала первостепенное внимание уделяется микроклимату. От того, как работает вентиляция погреба в гараже, зависит сохранность продуктов, срок службы стеллажей, полок, состояние всего подвального помещения.

Чтобы правильно сделать вентиляцию, достаточно соблюдать несложные требования по обеспечению надежной циркуляции воздуха. В статье мы расскажем об основных принципах построения вентиляции в гараже с подвалом своими руками. Рассмотрим возможные варианты ее обустройства, нюансы и способы улучшения вытяжки воздуха.

Назначение вентиляции в подвале гаража

Подземные помещения обладают важным свойством – стабильностью температуры за счет низкой теплопроводности грунта. Благодаря этому погреба широко используются для хранения овощей, фруктов, консервированных продуктов. Но под землей проявляются и неблагоприятные факторы, связанные с повышенной влажностью.

Для борьбы с влагой и ее последствиями в подвале гаража применяется вентиляция, назначение которой сводится к следующему:

• обеспечивает приток снаружи холодного воздуха и отток из погреба теплого, насыщенного влагой, ядовитыми примесями;
• способствует поддержанию более низкой температуры в подвале в холодное время года;
• препятствует коррозии металлических конструкций, кузова машины, образованию плесени, грибка;
• увеличивает срок хранения продуктов.

Кроме того, в гараже присутствуют пары технических жидкостей, выхлопные, ядовитые газы, выделяемые при сварке и резке металла. Все они имеют сильную проникающую способность.

При недостаточной вентиляции в гараже и погребе, все эти вредные вещества могут попадать в подвал, впитываться хранящимися там продуктами. Чтобы исключить риск отравления, необходимо периодически проверять надежность вытяжки.

Особенности построения вентиляционных систем

Циркуляция воздуха в погребе гаража может происходить двумя способами: за счет тепловой конвекции, либо механического перемещения воздуха. В зависимости от этого, различают естественную и принудительную вентиляцию.

Вариант #1 — естественная вентиляция

Давайте сначала разберемся, как правильно сделать естественную вентиляцию в подвале гаража, чтобы обеспечить помещению сухость, предотвратив возникновение грибка и плесени.

Одним из главных условий естественной циркуляции воздуха является разность температур внутри погреба и снаружи гаража.

Устройство такой системы достаточно простое, состоит из 2 труб. Одна служит для притока холодного воздуха с улицы, по другой происходит эвакуация теплого из подвала.

Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточную трубу опускают в самый низ подвала, ближе к полу. Входное отверстие вытяжки, наоборот, – размещают под самым потолком. Это позволяет холодному воздуху естественным образом вытеснять отработанный – более теплый и легкий, насыщенный водяными парами и другими газами.

Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить другое важное условие: обеспечить достаточную разницу давлений внутри вытяжной трубы и снаружи при минимальной разности температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем значительней выталкивающая сила, действующая на этот объем.

По этой причине вытяжную трубу устанавливают как можно выше. Эта выталкивающая сила определяет силу тяги и эффективность всей системы.

Исходя из вышесказанного, устройство естественной вентиляции в погребе под гаражом делают по следующим принципам:

• для охвата воздухообменом всего объема подвала, приточную трубу располагают у пола, а вытяжную – по диагонали под потолком;
• диаметры труб притока и удаления воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала – от 100 мм и более;
• необходимый перепад давлений обеспечивают, установив достаточно длинную вертикальную вытяжную трубу высотой от 3 м над поверхностью земли;
• для поддержания разницы температур, защиты от конденсата и наледи вытяжную трубу утепляют.

К материалу изготовления вентиляционных труб особых требований не предъявляется, кроме устойчивости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбестоцемент.

Вариант #2 — принудительная вентиляция погреба

Добавление в естественную систему электрического вентилятора способно улучшить ее эффективность, независимо от времени года.

Такая вентиляция называется принудительной или механической. Ее можно применить при обустройстве вентиляции гаража вместе с погребом и смотровой ямой.

Для построения более эффективных систем вентиляторы ставят на оба канала, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать требуемый микроклимат.

Рекомендуем также ознакомиться со схемами правильного обустройства вентиляции в погребе.

Преимущества и недостатки систем вентиляции

Выбор типа вентиляционной системы начинают с рассмотрения ее положительных и отрицательных сторон. Естественный воздухообмен не требует сложного монтажа и больших затрат, не потребляет энергии, не шумит.

Основной недостаток такой вентиляции – большая зависимость от сезонных колебаний температур. В теплое время года ее эффективность близка к нулю. Она не позволяет усиливать циркуляцию воздуха при неблагоприятных погодных условиях.

Принудительная система свободна от этих недостатков, обладает возможностью гибко управлять воздушным потоком. При необходимости можно установить вентилятор не только на вытяжной канал, но и на приточный. Регулировать циркуляцию воздуха можно вручную, с помощью программируемых таймеров, либо специальных блоков управления, поддерживающих требуемый микроклимат.

К недостаткам принудительной вентиляции относятся: более сложный монтаж, меньшая надежность из-за наличия дополнительных приборов, потребление электроэнергии, увеличение материальных затрат.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
5. На крыше гаража повторяем операции пункта 3.
6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Нюансы обустройства вентиляции

В большие морозы интенсивный приток холодного воздуха может понизить температуру в подвале до отрицательных величин.

Чтобы этого не происходило, необходимо предусмотреть задвижку (шибер) с электроприводом и вовремя перекрывать приток холодного воздуха, а при температурах ниже -15 градусов и вытяжку теплого. Также лучше не размещать запасы в непосредственной близости от приточной трубы, иначе они могут подмерзнуть.

На производительность естественной вентиляции, кроме прочих факторов, также оказывает влияние сечение приточного и вытяжного отверстия. Его выбирают в зависимости от размеров погреба. Чтобы посмотреть подробные расчеты диаметра венттрубы для погреба, переходите, пожалуйста, по этой ссылке.

Вход приточной трубы рекомендуется начинать коленом или тройником, чтобы предотвратить попадание дождевой воды и закрывать металлической сеткой от грызунов, земноводных, насекомых.

Для усиления тяги и предотвращения ее перекрытия порывами ветра, на окончание вытяжной трубы рекомендуется ставить дефлектор. Кроме того, он защищает от атмосферных осадков и повышает КПД вентиляции на 15 – 20 %.

Существует большое разнообразие типов дефлекторов. От самых простых, в виде зонта, который можно сделать самому, до вращающихся флюгеров и турбодефлекторов.

Помимо поддержания низкой температуры и удаления избытка влаги, на сохранность продуктов в погребе также влияет отсутствие света. По этой причине в подвалах не бывает окон. Об этом также стоит помнить при обустройстве электрического освещения – свет, который регулярно забывают выключать, может ускорить порчу продуктов.

Выводы и полезное видео по теме

Вариант обустройства вентиляции погреба:

Применение дефлекторов для усиления вытяжки в подвале и погребе гаража:

Испытания самодельного дефлектора:

В заключении стоит отметить, что усилия и затраты, направленные на обустройство вентиляции в подвале гаража, с лихвой окупятся в будущем сохранностью продуктов. Вооружившись предоставленной информацией и инструментом, весь монтаж можно проделать своими руками.

Вы только собираетесь устанавливать вентиляцию в погребе гаража или улучшать имеющуюся и у вас остались вопросы, которые мы не рассмотрели в этой статье? Задайте их нашим экспертам и другим посетителям сайта – форма для связи расположена ниже.

Как правильно сделать своими руками вентиляцию в гараже с подвалом, материалы и схемы

Для правильного монтажа вентиляции в гараже с подвалом учитывают некоторые обязательные нормы. Обращают особое внимание на то, для чего именно используется подвал и, исходя из этого, выбирают тип вытяжки — принудительная или естественная. Но, так или иначе, без вентилирования не обойтись. Пренебрежение этим моментом приводит к плохим последствиям, вплоть до разрушения самого помещения.

Какие функции выполняет вентиляция

Зачем владельцы гаражей с подвалом делают вытяжку? Ответ прост: если отказаться от вентиляции, то внутри помещения нарушатся циркуляция воздуха и баланс влажности. Стены подвала отсыреют, а вещи и продукты, которые в нем хранят, — заплесневеют. В худшем случае неправильно обеспеченные воздухообмен и вентилирование приведут к разрушению стен подвала и последующей необходимости в его ремонте или даже перестройке.

Очевидный признак того, что вентиляции нет или она обустроена плохо — появление конденсата на стенах и поверхности вещей. Он обозначает нарушение температурного режима или проблемы с повышенной влажностью.

Требования к вентиляционной системы в гараже с подвалом

Решив поставить в погреб вентиляционную систему, учитывают некоторые особенности и требования. Так, основная задача подобной конструкции — вывод из погреба лишней влаги и приведение к балансу температур внешней среды и помещения. Если речь идет об организации вытяжки в подвальной яме, то именно влажности уделяют особое внимание. Подвальные помещения иного типа требуют других подходов.

Независимо от того, о какого типа подвале идет речь, выбирают между двумя типами вентиляции:

Первый вариант — самый популярный из-за своей дешевизны и простоты. Принцип его работы заключается в установке минимум двух труб, одна из которых служит в роли приточной, а другая — вытяжной. За счет разницы температур между внешней средой и помещением, воздух циркулирует по ним в обоих направлениях.

Недостаток подобной конструкции в том, что она не обеспечивает циркуляцию воздуха во время минимальной разницы температур. Да и регулировать показатели влажности сложно.

Для избежания вышеописанных проблем прибегают ко второму варианту — принудительному вентилированию. Кроме более легкого контроля, ее плюс еще и в том, что такая система дает возможность обойтись лишь одной трубой. Хотя владельцы гаражей и подвалов предпочитают две.

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях. Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха. В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

• диффуз-флюгер;
• дефлектор;
• нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха. Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно.

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

• вентиляционных труб;
• защитных решеток;
• козырьков для уличных концов труб;
• дефлекторов;
• вентиляторов;
• кабеля;
• крепежных хомутов;
• дюбелей и саморезов;
• молотка;
• дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

После того, как трубы установлены на свои места, с внешней стороны ставят козырьки, защищающие от осадков, и мелкозернистые решетки против птиц и грязи.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Устройство и установка естественной вытяжки

Правильного устройства естественной вентиляции добиться довольно просто. Для этого устанавливают две трубы, служащие в роли каналов. Для создания циркуляции воздуха этих каналов должно быть не менее двух, ведь через один поступит холодный воздух, а через другой — выйдет нагретый. Сам процесс монтажа идентичен установке принудительной вытяжки, отличается он лишь необходимостью ставить электроприборы.

Заключение

Вентиляция в подвале под гаражом — необходимость, если его владелец желает, чтобы все, что там лежит, осталось в полной сохранности, как и само помещение. Выбирают между естественным и принудительным типом конструкции, по возможности отдавая предпочтение последней.

Хотя первая несколько дешевле и проще для самостоятельного монтажа.

Сообщества › Гараж Мечты › Блог › Вентиляция в погребах

Ребят, всем привет!

Маленькими шажочками, но продолжаю доводить вентиляционную систему своего гаража до приемлемого состояния.
Приобретённый мною гараж изначально обладал вот такой системой вентиляции:

После долгого и упорного бодания с жутким конденсатом под крышей, я врезал вторую вытяжную трубу под основание этой самой крыши, а приточку воткнул прям в одну из створок ворот — у меня просто очень толстые фронтальные стены толщиной в 4 кирпича, пробить их мне не представляется возможным.

Теперь я решил взяться за погреба! Один из них вообще был глухой, а другой имеет соответственно только отточку в стене. Проблема та же — просто чудовищный конденсат на потолках погребов!

Первая моя попытка решить вопрос не стоила мне никаких трудозатрат — я соединил подвальные помещения и сделал достаточно кривую приточку в одно из помещений

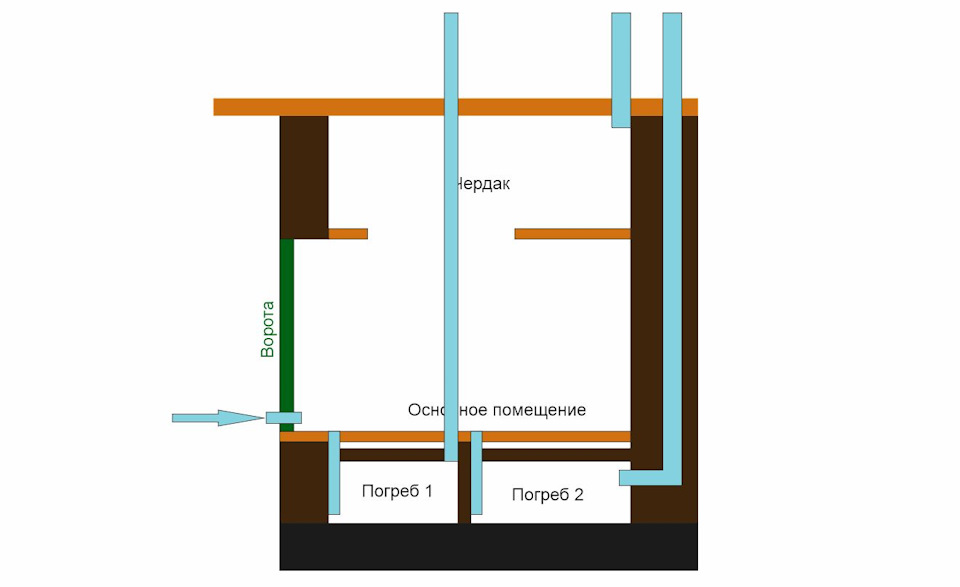

Короче, идея теперь следующая — изолировать подвальные помещения друг от друга и сделать отдельные вытяжки на крышу, НО! Я не имею возможности сделать приток воздухас улицы!
Вопрос: будет ли работать такая схема, если приток воздуха в подвалы будет из основного помещения гаража, а не с улицы?

Смотрите также

Комментарии 15

Подскажите! Купил гараж 6.5х4.5, с небольшим погребом где-то 2х4.5, вентиляцию в сам гараж сделал как положено, приточку спереди возле ворот, и вытяжную трубу вывел по диагонали вверх на пару метров над крышей, — тянет неплохо. А вот с погреба только вытяжная труба, выходит над крышей на метр, а низ ее под самым потолком погреба. Погреб более менее сухой, но на крышке ляды немного конденсата. Вот думаю в крышке ляды сделать отверстие под трубу приоочки и опустить ее низ до уровня пола, получится как раз по диоганали от вытяжной трубы. Вопрос будет ли эффективна такая схема с забором холодного воздуха из помещения гаража и нужны ли приточка если в подвале щас сухо?!

нужно делать уловители конденсата, зимой конденсат образуется на крышке погреба и рядом, а так же на приточной трубе вот надо что бы он стекал в закрытую емкость

По последней схеме выполнен мой бывший гараж.Пол погреба -песок, потолок немного влажный .Зимой+3* летом+7

Не доставляло неудобств?

Я сделал принудительную вытяжку. 2 вентилятора на 100 врезал в канализационную трубу на 110. То что было притоком в погреб — я переделал на вытяжку. То есть теперь обе трубы в подвале вытягивают. По притоку — по моей логике притока через щели двери подвала достаточно. Тянет туда с техэтажа, где гораздо прохладнее, чем в самом гараже. Это хорошо, ибо попадание тепла в прохладу вызывает конденсат. На зиму вентиляторы уберутся, а одна труба заглушится до весны. Иначе погреб замёрзнет. Венты работают круглосуточно. Жрут меньше киловатта в сутки. Пока наблюдаю неделю. Не скажу что в погребе стало сухо как в Сахаре, но конденсат с банок высох и с потолка уже не капает. Я за принудиловку.

Задача не имеет простого решения. Главная суть проблемы в том, что гараж слишком протяженный по вертикали и имеет разный режим создания/регулирования влажности зимой и летом.

Так, зимой в погребах ощутимо теплее, чем в основном помещении и на улице, удалять из погребов относительно теплый (и влажный!) воздух с замещением его относительно холодным (и сухим!) нельзя, т.к. теряется смысл погреба, поэтому основной механизм регулирования влажности в погребах зимой — утепление потолка и использование осушителей абсорбционного типа (или простого силикагеля) или использование приточно-вытяжной вентиляции с рекуперацией (если денег не жалко).

Летом ситуация обратная — в погребе холоднее чем на улице, поэтому подавать с улицы относительно теплый (и влажный!) воздух с улицы тоже нельзя, т.к. появится конденсат на полу. И летом естественная вытяжка просто не работает, т.к. в гараже (и погребах) холоднее чем на улице.

Все реально работающие решения сложные и дорогие: рекуператоры, адсорбционные осушители, адаптивные системы вентиляции, меняющие режим в зависимости от уровня влажности в помещениях.

С вентиляцией всегда засада… Очень много факторов может влиять…даже если все будет сделано правильно. Поэтому толку от советов тут достаточно мало — они все будут с вероятностью 50/50.
С гаражным помещением всегда проще, т.к. разница температур с улицей не существенная в отличии от погреба, где приточная вентиляция может наоборот — сильно вредить.

Все же не совсем понятна основная причина образования конденсата в данных погребах — либо от приточки теплый воздух с гаража конденсируется на стенках погреба, либо влага из земли конденсируется на “теплом” потолке подвала. Могут и оба варианта одновременно давать такую картину.
В любом случае землю я бы отсекал в первую очередь — от неё почти всегда конденсат будет. Далее нужно играться с приточкой — затыкать и наоборот открывать, делать принудительную — смотреть есть ли разница. Утепление так же может помочь.
Точно поможет осушитель…быстро и эффективно, но если проблема в земле, то осушитель будет вытягивать из неё влагу постоянно на пределе, а это могут быть очччень большие объемы воды, которые потом надо куда-то отводить подальше.

На счет 4 кирпичей — вполне нормальная стена для пробития отверстий. Насверливаешь дырки по кругу 8-10ым сверлом длиной 25-30см (чтобы не сильно гнулось и легко сверлить было), потом с другой стороны так же…и далее кирпич легко крошится перфоратором по насверленным дыркам.

Если я отсекаю землю, то автоматически превращаю погреб в медленно наполняющийся бассейн…

Это как с затопляемыми погребами, когда автор не понимает откуда у него внизу вода — мистики не бывает… всегда есть четкая причина или причины.
Из основных по конденсату (их всего 2) — уже озвучили несколько раз
1. Влага идет от сырой земли- это самый основной источник…(эффект постоянный и бороться с ним трудно) — решается стяжкой с любой гидроизоляцией. Так же необходимо помнить что бетон(из которого сделаны стены — так же впитывает и отдает влагу) и если стены соприкасаются с грунтом без гидроизоляции — то они так же будут являться рассадником влаги в помещении и их так же нужно гидроизолировать до потолка.
2. Конденсат выпадает из за разности температур поверхностей подвала и воздуха.Причем если он в таких кол-вах выпадает на потолке — то потолок, как минимум, и должен являться одним из основных мест этой разности температур.

Естественной вентиляцией(хоть какой там турбодефлектор не прикручивай) добиться сухости не удастся. (Есть региональные исключения, но не в данном случае)
Принудительная будет эффективна только пока работает, т.к. после выключения будет практически моментальный скачек влажности до прежних показателей…
Для желаемого результата — стяжка с гидроизоляцией, затем по мере возможностей одно или несколько : осушитель/ утепление/вентиляция

После стяжки — осушитель сразу даст результат — он спокойно вытянет влагу из воздуха и постепенно даже из бетонных стен, потолка и т.д… они все равно будут набирать влагу, но значительно медленнее, чем осушитель из них её будет вытягивать. Если оставить голую землю — даже осушитель будет практически бесполезен.
Далее желательно утеплить потолок…еще лучше и со стенами…Хотя это нужно в основном в зимний период, т.к. в гараже как правило минус, а в подвале плюс.
Ну и самое последнее — пробовать добиваться сухости вентиляцией…т.к. для подвала — это наименее эффективный способ, хоть и один из самых бюджетных.

1. Считаем весь внутренний обьем помещений. 2. Входная труба ( в воротине) должна пропускать именно этот показатель. 3. Возвращаем к схеме *2. Увеличим сечение трубы между 1 и 2 погребом. 4 если этого будет недостаточно то А. Наращиваем высоту вытяжной трубы. Б. Ставим вытяжной вентилятор. В. Ставим на трубу насадку циклонного типа. Варианты Б и В вместе не применять.

Куча вопросов после прочтения возникла.
Насадка циклонного типа — это цаги или турбодефлектор…или это что-то другое?
Почему вариант Б и В несовместим?
И по пункту 2 — тоже видимо что-то важное в описании упущено.
Средний показатель объема гаража

50-60 кубов(+- на подвал 20-40)… Дырка в воротах должна пропускать именно этот объем…каким образом? Любое вентиляционное отверстие от 100мм(минимальное сечение практически) способно пропускать около 150-180 кубов в час. Что уже в 2-3 раза больше объема гаража…

Турбодефлектор. При существующей дыре в воротине ( ты пишешь ) в гараже микроклимат наладился. Значит при добавлении обьема подвала ее уже будет не хватать . Про б и в — эти устройства будут мешать друг другу на такой короткой дистанции.

Я вроде не писал про микроклимат…это ТС писал 🙂
Для гаража — ТС все сделал более менее правильно… поэтому и результат с улучшением микроклимата появился. Лёгкий сквозняк приблизительно одинаковой t с улицей убирает конденсат c потолка гаража.

Для подвала — все те же процедуры могут сработать с точностью до наоборот. Легкий сквозняк может вызвать повышенное образование конденсата, так как в подвале всегда значительно холоднее и влажно… плюс, как я понял — открытый грунт вместо пола…

На счет помех вентилятора и турбодефлектора друг другу — опять же …теоретически помеха может создаваться только от выключенного вентилятора, который своими лопастями будет создавать помеху проходу воздуха…собственно как и любое препятствие в вентиляции(обратные клапана например) и вообще — любой вентилятор в системе.

На практике — если турбодефлектор начинает активно высасывать воздух из помещения — лопасти на вентиляторе тоже начинают крутиться, минимизируя сопротивление. И это сопротивление не является существенным и не ограничивает работу всей системы вентиляции.
Турбодефлектор для вентилятора тем более не помеха…даже наоборот. При включении вентиляторов — турбодефлектор на выходе так же начинает активно раскручиваться, уменьшая сопротивление на выход воздуха и создает завихрение потока(в отличае от стандартных грибка или цаги)…
Закручивают воздух что вентилятор, что турбодефлектор — по одной спирали.

У меня под гаражом погреб, перекрыт бетоном 20см. затем пленка, насыпан кераизит 20 см. затем стяжка железобетона 20см. Первую же зиму 10 года подмерзла картошка(но и зима была о-го-го.)Вытяжка и приточка по диагонале. Вытяжка 4м от уровня гаража, приточка из гаража опущена до 40 см от пола погреба.Сырость была, но небольшая. После зимы подшил потолок экструдир. пенополистиролом. Картошка теперь не мерзнет, но на пенопласте конденсат, который капает на банки и я раз в неделю стираю его с потолка. Хочу поставить теперь вытяжной вентилятор.

… просто приклей на пену 20-50мм плитный утеплитель к потолку и всё. не морочь себе голову этой вентиляцией.
конденсат образуется не от наличия или отсутсвия вентиляции а от разницы температур воздуха и поверхности.

Установка вентиляции в погребе под гаражом

Добавил(а): Максим Овсянников 11 марта

Наличие погреба под гаражом решает ряд важных проблем. В нём можно хранить овощи, фрукты, консервы. Это возможно при наличии вентиляции, которая обеспечит оптимальную температуру и уровень влажности в подземном помещении.

Для чего нужна вытяжка в погребе гаража

Многие автовладельцы оборудуют под гаражами небольшие погреба, где хранят законсервированные продукты и другие продовольственные запасы. При неправильном устройстве подвала срок хранения припасов резко снижается.

Качественная вентиляция защитит помещение под гаражом от целого ряда негативных факторов:

1. При недостаточном воздухообмене в яме появляется конденсат и увеличивается влажность. Это приводит к порче продуктов, возникновению плесени и грибка на стенах, спёртости воздуха.
2. В зимний период температура воздуха в подземном погребе намного выше, чем в гараже. При отсутствии вентиляции воздух поднимается и выносит наружу влагу, скопившуюся в овощной яме. Это приводит к появлению коррозии на кузове автомашины и металлических предметах, находящихся в помещении.
3. При отсутствии вентиляции в подвале хранящиеся припасы становятся токсичными. На это влияют работа двигателя авто и ядовитые испарения от химических жидкостей, находящихся в гаражном помещении. Чтобы свести воздействие токсических соединений к минимуму, вентиляционная система должна обеспечивать устранение воздуха из ямы и его поступление внутрь. Это решается с помощью установки приточно-вытяжной вентиляции.

Грамотная вытяжная система позволит избежать последствий неблагоприятных факторов. Благодаря приточной трубе к хранимым продовольственным запасам будет беспрепятственно поступать свежий воздух. Через вытяжную трубу будут выходить излишки влаги, токсичные и ядовитые вещества.

Виды вентиляционных систем

В основе работы любой вытяжной системы лежит принцип циркуляции воздуха. Отработанные пары, содержащие множество вредных примесей, выходят из помещения, уступая место свежему воздуху. Это значит, что для организации стандартной вентиляции необходимы две разных трубы: одна на вход, другая на выход.

Специалисты различают два вида вентиляционных систем:

• Естественная. Излишки влаги и другие вредные вещества удаляются из подвала с помощью тепловой конвекции. Нагретый пар, скопившийся в верхней части ямы, самопроизвольно поднимается и покидает помещение, освобождая место более сухому воздуху, поступающему с улицы.
• Вентиляция принудительного типа. Воздухообмен между подвальным помещением и улицей происходит с помощью дополнительных механических нагнетателей. Подобная схема намного эффективнее естественной, однако требует некоторых финансовых затрат и постоянного доступа к электроснабжению.

Разберём плюсы и минусы каждой системы немного подробнее.

Естественная

Естественная вытяжная система отличается лёгкостью установки, отсутствием сложных механизмов регуляции и автономностью. Достаточно закрепить две трубы, одна из которых будет служить для вывода отработанного воздуха из помещения, другая — для ввода.

Если вытяжка устанавливается в яме, можно обойтись только выходной трубой. Воздух может поступать в подземное помещение и через обычный лаз с лестницей, по которому владелец спускается в погреб.

Среди достоинств естественной вентиляции можно выделить:

1. Лёгкость монтажа.
2. Небольшая стоимость материалов и работ по установке.
3. Отсутствие шума.

Установка вентиляторов и других устройств не требуется

Основной недостаток такой системы — нестабильная работа. В летний период циркуляция воздуха может приостановиться. В холодное время в трубах возникает иней, из-за чего возможна закупорка отверстия. Чтобы избежать проблем, летом в трубы нужно установить специальные вентиляторы, зимой организовать утепление.

Существуют и другие недостатки естественной вентиляции:

1. Нельзя регулировать работу системы.
2. Нельзя нагревать или охлаждать воздух.
3. Нет фильтров, вследствие чего в подвальное помещение могут проникать вредные вещества с улицы.

Принудительная

В процессе принудительной вентиляции воздух нагнетается внутрь помещения, проходит фильтрацию, подогревается или охлаждается (в зависимости от времени года и настроек системы) и распространяется по вентиляционным каналам. Такая система, установленная в погребе под гаражом, обеспечит оптимальный микроклимат в помещении независимо от погодных и других условий.

В трубу могут встраиваться вентиляторы или турбины

Среди недостатков принудительной вентиляции можно отметить:

1. Сложность монтажа.
2. Большое количество механических деталей, которые могут выйти из строя.
3. Необходимость в подключении к централизованному энергоснабжению.
4. Высокая стоимость оборудования.

Какую выбрать для монтажа своими руками

Основной критерий, по которому выбирается тип вентиляции для конкретного погреба под гаражом — площадь помещения.

• Владельцы небольших гаражей (до 50 квадратных метров), которые согласны проводить периодический осмотр и прочистку труб, могут ограничиться естественной системой вентиляции.
• Если подвал расположен под большим гаражом, предназначенным для стоянки больших грузовых автомашин и автобусов, в нём нужно оборудовать принудительную вентиляцию, обеспечивающую воздухообмен при помощи дополнительных вентиляторов или других механических нагнетателей.

Устройство естественного воздухообмена: инструкция

Конструкция естественной вытяжки состоит из ряда элементов:

1. Входная труба, через которую свежий воздух поступает в погреб. Диаметр — от 100 до 250 мм.
2. Выходная труба, через которую отработанный воздух покидает помещение. Диаметр — аналогичный входной конструкции.
3. Резервуар для сбора конденсата
4. Мелкоячеистая сетка
5. Конусный козырёк.

Для воздуховода используются трубы из любого подходящего материала — жести, асбестоцемента, поливинилхлорида и других.

Перед монтажом системы вентиляции необходимо провести теплоизоляционные и гидроизоляционные работы. Их желательно проводить ещё на этапе строительства погреба. Если по какой-то причине это не было сделано, работы следует закончить до монтажа вытяжной системы.

Стены погреба тщательно пропитываются проникающей изоляцией. Это исключает проникновение грунтовых вод в помещение. Для теплоизоляции необходимо провести отделку стен и пола. Лучше всего для этого подойдёт эковата, достаточно дорогой и качественный материал, отпугивающий грызунов. В целях экономии можно использовать и другие теплоизоляционные материалы, к примеру, плиты полиизоцианата. Самый дешёвый вариант утепления — разместить под полом тщательно утрамбованный песок и отделать стены геотекстилем или керамзитом.

Работы по обустройству естественной вытяжной системы ведутся в несколько этапов:

1. Фиксация вытяжного воздуховода. Нижний конец располагается в полутора-двух метрах от пола, в зависимости от высоты подвального помещения. Внешняя часть выводится наружу. Верхний конец трубы должен быть выше высшей точки кровли гаража примерно на полметра. Возможны два варианта установки вытяжной трубы:
   • Сквозной. При данном способе трубу проводят насквозь через пол гаражного помещения и выводят через потолок и кровлю.
   • Сквозь стену. Нижняя часть вентиляционной трубы располагается горизонтально, выходит через боковую стену погреба за пределы гаража и поднимается вверх рядом с основным строением.
2. Монтаж приточного воздуховода. Нижняя часть трубы заходит в погреб в углу, противоположном от того, где установлена вытяжка, и фиксируется на уровне полуметра от пола. Другой конец трубы выводится наружу на уровень 20–30 см над уровнем земли, для забора воздуха.
3. Проверка воздушной тяги, вставка в трубы мелкоячеистой металлической сетки для защиты от птиц и грызунов. Выходные отверстия можно дополнительно прикрыть небольшими колпачками для защиты от снега и дождя.

Выходные отверстия защищаются конусным козырьком

В процессе работы вытяжной системы образуется конденсат. Для его сбора и удаления под выходной трубой устанавливается специальная ёмкость.

Наглядно установка естественной системы вентилирования описывается в следующем видеоролике.

Обустройство и схема работы на видео

Месторасположение труб, служащих для притока воздуха и его вытяжки, определяется размерами и формой погреба. Вытяжной элемент может быть установлен не только вертикально, но и горизонтально, поскольку степень эффективности от этого не изменится.

Совет! Для повышения продуктивности конструкции вытяжную трубу стоит оснастить диффузором, который позволит сэкономить на электричестве.

Особенности создания естественной вентиляции

Если на устройство конструкции принудительного типа нет времени, денег или отсутствует желание монтировать ее, можно обойтись созданием естественных вентиляционных каналов; кроме того, такое решение оправдано, если на даче нет электричества или его отключают на холодный сезон. Для этого в стеновой кладке делается отверстие шириной в один кирпич, и закрывается металлической сеткой. Кроме того, естественная вентиляция может включать две трубы, которые находятся в противоположных углах и служат для притока и вытяжки воздуха.

Для наиболее эффективной работы системы нижняя часть приточной трубы должна быть удалена от пола на 40-50 см, а конец вытяжки – располагаться почти под потолком. Изделия должны иметь круглое сечение, выполнены они могут быть не только из металла, но и ПВХ, асбоцемента и других материалов. Крепление труб осуществляется к стенкам и потолку с небольшим отступом. Готовая система, несмотря на малую эффективность, существенно снижает риск появления плесени, гнили и застоя воздуха.

Частые ошибки

Хотя процесс монтажа достаточно прост, многие допускают ошибки, в результате чего вентиляционная конструкция работает со сбоями, не полностью справляется с удалением конденсата или не действует вовсе. Наиболее распространенные ошибки происходят, как правило, именно на этапе установки:

• Использование вместо канала простой дыры в стене. Такое решение особенно сильно может навредить, если в погребе содержатся овощи: нет никакой гарантии, что воздух будет выветриваться из помещения, а не, напротив, входить в него, и если это случится в зимнее время, продукты вымерзнут, и есть их будет нельзя. Оборудованные каналы должны иметь определенное сечение и угол подъема.
• Если система вентиляции в подвале в гараже сделана по естественной схеме, ошибочным будет монтировать трубы горизонтально: в этом случае тяга практически исчезает, возобновляясь только при внешних перемещениях воздуха. В случае, если все же кажется целесообразным монтировать трубы в таком направлении, необходимо разместить их с небольшим углом наклона (до 10-12 градусов). Полностью горизонтальная конструкция будет работать только тогда, когда она оснащена устройством принудительной перегонки воздуха.
• Если выходное отверстие находится слишком низко, тяга сильно уменьшается. По этой причине рекомендуют выводить трубу над кровлей гаража.

Рекомендации специалистов

При устройстве вентиляции в погребе гаража следует учитывать ряд следующих моментов:

• Функционирование естественной конструкции во многом зависит от климатических условий, погоды, сезона и температуры. Пик эффективности такой системы приходится на поздние осенние месяцы и зиму, когда перепад между температурными режимами так силен, что воздух циркулирует по помещению без использования оборудования.
• Если в погребе устроена естественная система, следует внимательно следить за колебаниями температур: попадание внутрь большого объема холодного воздуха приводит к промерзанию, может навредить хранящимся внутри вещам и продуктам. Если температура резко падает, следует частично перекрыть каналы снаружи. Обычно для очень морозной зимы продухи оставляют открытыми только на четверть, осенью и весной можно открывать их наполовину.
• Летом перепад между температурой внутри и снаружи минимален, движение воздушных масс практически прекращается. По этой причине, если гараж с погребом находится на участке в южном регионе, нецелесообразно устраивать естественную вентиляцию: стоит отдать предпочтение комбинированной схеме, чтобы в теплый сезон включался вентилятор.
• Если погреб маленький, можно устроить систему из одной трубы, однако потребуется разделить ее на выводной и принимающий канал. Каждый из них оснащается собственной задвижкой, которая необходима для регулировки интенсивности потока.

Вывод: если в гараже обустроен погреб или подвал, служащий для хранения заготовок, инструмента, свежих овощных или злаковых культур, создание вентиляционной конструкции обязательно. Наиболее эффективной считается комбинированная система, а естественная вентиляция обходится дешевле всего. Вне зависимости от типа конструкции смонтировать ее своими руками вполне возможно, на это понадобится минимум инструментов, а работа займет в среднем 1-2 дня.
