Вентиляция подвала частного дома из канализационных труб

Вентиляция погреба: одна или две трубы?

Выработалась тенденция в современных частных домах оборудовать подвал, который может иметь различные назначения: мастерская, тренажёрный зал, котельная или погреб для хранения продуктов. Это очень удобно, так как, не выходя из собственного жилища на улицу, можно получить доступ к необходимому провианту, и жильцам не страшны любые сюрпризы погоды. Но для полноценного функционирования погреба необходимо правильно обустроить его вентиляцию, иначе возникнут неприятные казусы, негативно влияющие на состояние микроклимата и влекущие за собой порчу продуктов. Самой распространенной схемой является вентиляция погреба с двумя трубами.

Что необходимо соблюдать

Для достижения оптимального микроклимата в погребе, нужно прислушаться к мнению специалистов и постараться соблюсти такие требования:

Соответствующее затемнение. Желательно исключить обустройство оконных проёмов в погребе, а искусственным освещением пользоваться только в период присутствия человека в нём.
Оптимальный уровень температуры. Чем глубже от уровня земли оборудован погреб, тем ниже температуру можно в нём обеспечить. Нормативные показатели составляют +5ºС.
Доступ свежего и очищенного воздуха. Это достигается оборудованием качественной вентиляционной системы в подвале.
Степень влаги в подвале должна составлять 90%.

Так ли необходима вентиляция

Начиная обустройство подвала, разберёмся, так ли вентиляция необходима в нём, как рекомендуют специалисты. Итак, какие условия функционирования подвала достигаются с помощью вентиляционной системы:

создание оптимальных условий для долговременного хранения овощей;
без вентиляции воздух в подвале будет затхлым и влажным, а такой микроклимат способствует развитию гнили и плесени;
если устроить сильную вентиляцию, то это приведёт к сквознякам и засыханию овощей.

Делаем вывод, что вентиляционное устройство в погребе необходимо, при этом оно должно быть очень грамотно и качественно выполнено.

Вентиляция подвала одной трубой

Простейший способ монтажа вентиляции подвала – это обустройство одной трубы. Она играет роль вытяжного устройства. При этом варианте приточный элемент не устанавливается. Вентиляция погреба с одной трубой подвергается критике, но следует отметить, что она имеет свои плюсы и минусы. Положительными факторами является небольшая цена и простота монтажа. Недостаток явно прослеживается в невозможности достижения полноценной системы вентилирования, так как поступление свежего воздуха почти отсутствует.

Поэтому следует прислушаться к советам профессионалов, и отдать приоритет системе вентилирования в погребе с использованием двух труб. Этот вариант выйдет немного дороже, но результат стоит того. Сохранность продуктов будет гарантирована.

Выполняем расчёты

Перед началом любых строительных работ необходимо произвести соответствующие замеры и составить план-чертёж. Решающую роль для обеспечения эффективной вентиляции играет диаметральное сечение труб. Оно должно быть таким, чтобы количество свежего воздуха было достаточно для обеспечения оптимального микроклимата в подвале.

Диаметр труб определяется довольно простым способом. Число, определяющее диаметральное сечение труб, должно быть в два раза больше числа, которое выражает площадь погреба. К примеру, если площадь составляет 10 м², то диаметр труб должен быть 20 см. Это простейший способ расчётов. Можно применить и другой: на один квадратный метр рассчитывается 26 см² площади трубы.

Подробнее о материалах труб

После выполнения расчётов и определения диаметрального сечения, необходимо установить для себя, из какого материала будем использовать трубы для вентиляции. Обозначается два основных вида, которые на сегодняшний день отличаются популярностью и оправдывают своё функциональное назначение:

полиэтилен низкого давления;
асбестоцемент.

Дадим небольшую характеристику предлагаемым вариантам вытяжных труб:

Трубы из асбестоцемента напоминают структуру шифера, поэтому в бытовом обиходе получили название – шиферные. Этот материал является надёжным, прочным и довольно долговечным.
Трубы из полиэтилена ничем не уступают в надёжности и прочности асбестоцементным, но отличаются простотой монтажа, даже без привлечения специалистов. Но всё-таки следует отметить, что их необходимо спаивать между собой. Если навыков пайки нет, то необходимый результат получится не сразу, нужно будет потренироваться.

Специальных правил для выбора материала не существует, использовать можно любой. Опираться следует на свои предубеждения и особенности подвального помещения. К примеру, если подвал небольших размеров и его эстетичный вид неважен, то можно использовать любые трубы, даже бывшие в употреблении. Если же сомнения остаются, то лучше обратиться к профессионалам.

Технология обустройства вентиляции с двумя трубами

Достойным вариантом обустройства необходимого микроклимата – это вентиляция погреба с двумя трубами, так называемая приточно-вытяжная. Для подготовки её обустройства в подвале, ещё на уровне выполнения строительных работ, необходимо установить две трубы. Одна из них служит для притока чистого воздуха, другая для вытяжки.

Теперь ознакомимся с основными требованиями, которые учитываются при установке труб:

Вытяжка должна полноценно удалять из подвала застоявшийся воздух. Обустраивать её необходимо в одном из углов помещения, причём нижнее основание надо располагать под самым потолком погреба. Труба должна проходить строго вертикально через все помещения дома и внешний её конец должен быть выше на 0,5 м над уровнем конька кровли. Необходимо также побеспокоиться о том, как предотвратить появление конденсата в тёплое время, или инея в зимний период. Для этого специалисты рекомендуют воздуховод сделать в виде сэндвич панели. Надо вложить две трубы разного диаметрального сечения и проложить между ними утеплитель. Разница в диаметрах труб должно составлять около 5 см.
Функциональное назначение приточной трубы – обеспечение притока свежего воздуха. Устанавливается в диагональном отношении к вытяжной трубе. Внутренний конец трубы располагается над уровнем пола около 0,6 м. Этот воздуховод может не проходить через всё строение, а быть выведен на расстояние 0,8 м над уровнем цоколя.
Для того чтобы в погреб не попадали посторонние предметы или насекомые, наружные концы труб лучше защитить москитной сеткой.
Следующий этап обустройства вентиляционной системы – это закрепление труб. Прикрепить их можно к стене здания посредством хомутов, подобранных в соответствии с диаметральным сечением.
Следует также учитывать моменты, когда при резком перепаде температур может увеличиваться движение воздушного потока по воздуховодам. Это приводит к возникновению сквозняков. Для того, чтобы исключить это явление, не лишним будет установить специальные задвижки. С их помощью впоследствии можно регулировать циркуляцию воздуха.

Проверяем в действии

После того, как обустройство вентиляционной системы завершено, необходимо проверить насколько эффективно она работает. Для этого нам понадобится обычный листок бумаги. Он будет незначительно двигаться, если его поднести к вытяжным устройствам.

Следующий способ – это дым от углей, которые можно занести на время в подвал. Просто необходимо понаблюдать за его поведением.

В том случае, когда вентиляционная система обустроена неверно, со временем в погребе появятся сырость и затхлость. Будет наблюдаться образование конденсата и плесени.

Устранение недостатков

В том случае, когда обнаружено, что свои функции вентиляция не выполняет должным образом, можно постараться исправить ситуацию.

Регулировать задвижки для увеличения поступления свежего воздуха.
Удлинить вытяжную трубу для усиления процесса тяги.
При тщетности выполнения этих действий следует обустроить комбинированную вентиляцию. Для этого необходимо в конструкцию для вытяжки вмонтировать вентиляционный прибор, мощностью до 100 Вт. За счёт усиления процесса вытяжки воздуха плотность его уменьшится, и новые потоки начнут прибывать более эффективно.

Самым продвинутым вариантом обустройства принудительной системы вытяжки подвала в цокольном помещении дома – это механизированный способ. При такой системе движение воздушных потоков в подвале контролирует моноблок. Система сама способна контролировать потоки воздуха, корректировать их степень поступления. Это наилучший вариант современной вентиляционной системы, которая способна обеспечить оптимальный микроклимат в подвале на долгие годы. Единственным недостатком является высокая цена.

В завершение

Итак, правильно обустроенная вентиляционная система покажет свои приоритеты уже буквально через две недели своего функционирования. Воздух в погребе станет оптимально влажным, овощи не будут промерзать и усыхать, а показатели температуры стабилизируются в пределах от +10ºС до +40ºС.

Как правильно сделать вентиляцию в подвале: варианты исполнения и расчеты

Подвальное помещение – это неотъемлемая часть современного частного дома или коттеджа. Оно служит для размещения в нем коммуникаций систем отопления и водоснабжения, может использоваться в качестве гаража, мастерской или овощехранилища. В любом случае подвал нуждается в поддержании заданного уровня температуры и влажности. Сырость негативно влияет на сохранность сельскохозяйственной продукции, приводит к появлению плесени, разрушает стены дома и негативно влияет на другие предметы. Решить эту проблему поможет грамотно обустроенная вентиляция подвала.

Плюсы и минусы

Отметим положительные моменты от применения систем вентилирования в подвале и цокольном этаже:

Комфортный микроклимат в доме, нет ощущения сырости на первом этаже;
Возможность обустроить кладовую, в которой поддерживается постоянная температура и содержание влаги в воздухе;
Увеличивается срок эксплуатации несущих конструкций жилого дома или погреба, особенно если они выполнены из дерева;
Эксплуатация газового и отопительного оборудования невозможна в непроветриваемом помещении по соображениям безопасности;
В сухом подвале никогда не заведутся споры плесени, вызывающие орви, аллергию и астму.

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
Архитектура дома не предусматривает высоких вентиляционных труб;
В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Собираем осушитель воздуха своими руками: схема и принцип работы.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Устройство приточно вытяжной вентиляции

Разберем теперь, как сделать вентиляция в подвале. Проще всего будет изготовить вентиляцию в погребе или подвале приточно-вытяжного типа или принудительную.

Для начала проведем расчет.

На 1 м2 площади должно приходится 25 см2 поперечного сечения воздуховода.

С увеличением высоты потолка или влажности диаметр воздуховода увеличивается. Деревянный короб можно разделить на две половинки для приточной и вытяжной вентиляции, но лучше всего использовать пластиковые трубы или металлические гофрированные короба.

Устройство приточно-вытяжной вентиляции может быть дополнено дефлектором на крыше дома. Он будет создавать дополнительное разрежение в трубе и улучшать выход теплого воздуха.

Управляемая принудительная система будет гораздо эффективнее при сравнимых трудозатратах. Для этого нам понадобятся специальные канальные вентиляторы, которые работают от напряжения 36 В. Эта особенность связана с категорией всех подвальных помещений, допускающих использование только таких токов.

Поэтому в электрическом щитке устанавливается трансформатор, понижающий напряжение с 220 В до 36 В. А проводка обязательно уложена в кабель-каналы. Эти и другие правила можно найти в СНиП 41-01-2003 отопление, вентиляция и кондиционирование.

Для небольших помещений будет достаточно только одного такого вентилятора на вытяжной рукав. Приток свежего воздуха будет осуществляться за счет разрежения в подвале. Но эффективность системы будет намного выше, если установить второй приточный насос и объединить их работу на один пульт управления.

Сейчас в продаже можно встретить программируемые пульты управления с датчиками температуры и влажности, а сами канальные вентиляторы выпускаются всех типоразмеров и совместимы практически с любыми вентиляционными коробами. Для удобства уже встроены в корпус, имеют защитную решетку и сменные фильтры.

В качестве труб для вентиляционных коробов в собственном доме предпочтительнее использовать ПВХ. Они достаточно прочны и легки, чтобы прикреплять их к стенам и потолкам с помощью обычных дюбелей. Не боятся влаги и перепадов температур, а стоимость ниже стальных конструкций.

Проверка работоспособности

Определить циркуляцию воздуха достаточно просто. Для этого можно воспользоваться открытым пламенем спиртовой горелки или свечи или приложить бумажный лист к отверстию вытяжного канала. Хорошая вытяжка будет надежно удерживать листок. Не повредит и термометр, установленный в районе канала приточного воздуха.

О плохой вентиляции подвала, гаража говорят такие признаки:

Появление конденсата на стенках, а влажность превышает 95%. Допустимая максимальная влажность для хранения заготовок и урожая – 85-90% при температуре 3-40С. Для жилых помещений, гаража показатели влажности не должны превышать 40-50%;
Плесень и грибковые образования на стенах и потолке;
Неприятный запах в помещении и тяжелый спертый воздух;
Резкие перепады температуры говорят о неправильном устройстве приточно-вытяжной вентиляции или ошибках в расчетах сечения каналов;
В теплое время конденсат может быть не заметен, зато зимой стены будут обильно покрываться инеем;
В погребе с овощами может накапливаться углекислый газ. Определить его можно по гаснущей свечке или спичке. В этом случае необходимо открыть все заслонки и проветрить в течение суток, не спускаясь в помещение без средств защиты.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора — подробная статья.

Установка систем вентилирования будет намного эффективнее, если вместе с ней проводить мероприятия по поддержанию микроклимата:

Периодические проветривания с открытием всех дверей и люков. Особенно это требование актуально для владельцев погребов. Лучше всего это делать летом, а из погреба достать все деревянные предметы;
Регулярно обрабатывать стены известкой или специальными составами. Они защитят от появления плесени и неприятного запах в помещении. Примерный рецепт такого состава: на ведро воды 3 кг извести и 50 г медного купороса;
С излишками влаги в воздухе можно бороться с помощью ящика с песком, опилками, солью, негашеной известью. Периодически ящик достается и тщательно просушивается на солнце. В погребе можно оставить лаз незапертым, а прикрыть его старыми одеялами или матрасами, чтобы улучшить циркуляцию воздуха;
Помогает установка дополнительного источника тепла (небольшая печка, жаровня, калорифер, лампа) или просто горящую свечу;
Выполнить гидроизоляцию подвала или погреба битумными составами;
Установить регулируемые заслонки на приточную и на вытяжную вентиляцию. С их помощью можно будет исключить сквозняки и промерзание подвала зимой;
Если погреб находится в гараже, то система вентиляции у него должна быть отдельной. Повышенная влажность овощного погреба противопоказана автомобилю;
Установить обычный домашний вентилятор.

Сколько стоит сделать вентиляцию

Обеспечить хороший микроклимат в подвальном помещении недорого. Простые варианты могут быть выполнены из отходов строительства и подручных материалов, более сложные потребуют дополнительных вложений.

На стоимость всей системы будут влиять такие факторы:

Площадь подвального помещения и высота всего строения. По этим параметрам рассчитывается количество и размер воздуховодов, которые будут составлять весомую часть во всем проекте;
Материал воздушных коробов. ПВХ – дешевле, но имеет ограничения по размеру и максимальному диаметру трубы. Оцинкованная сталь надежнее и позволяет выполнить вентиляцию любой степени сложности и конфигурации, но значительно дороже, тяжелее и может потребовать специального оборудования;
Степень автоматизации (простой канальный вентилятор стоит от 2000 рублей, переключатель от 1400 рублей);
Наличие сложных и дорогих дополнительных устройств – сплит-системы, рекуператоры, осушители, гигрометры и датчики (стоимость такой системы под ключ может превышать 100 тыс. рублей);

Вентиляция в подвале важна как для сохранности хранящихся там продуктов, так и для благополучия всего дома. Простейшие варианты могут быть изготовлены самостоятельно или заложены на этапе строительства. Более сложные типы вентиляции потребуют специальных навыков и опыта. В любом случае, эта система всегда должна быть исправна и своевременно обслуживаться.

Как правильно сделать вентиляцию в подвале

Дачник с 20 летним стажем

Вентиляция в подвале необходима для нормального функционирования любого здания. Нормы и стандарты по устройству вентиляционных систем разработаны с учётом особенностей строения и предназначения подвального помещения.

Подвал частного дома обычно имеет целевое назначение: его можно приспособить под мастерскую, комнату для тренировок и даже сауну. Но традиционно подвал оборудуется под хранение продуктов. Запасы здоровых и чистых в экологическом плане овощей, фруктов, домашней консервации и сегодня востребованы в каждой семье. Продукты закладываются на длительное хранение в подвал и потребляются по мере необходимости.

Обеспечьте в подвале должную вентиляцию

Для сохранности припасов в помещении необходимо поддерживать требуемую температуру и влажность —это главная задача вентиляционных систем. Чистое сухое подвальное помещение с регулируемой температурой воздуха может быть спроектировано до строительства дома, но может быть обустроено и в уже существующем строении.

Система вентилирования помещений устраивается на основе простых и известных всем законов физики: тёплые воздушные массы стремятся вверх, их замещают поступающие извне холодные потоки воздуха. Все типы и виды вентсистем устроены на этих законах.

Назначение и виды систем вентиляции подвала

Различаются два типа вентиляционных систем:

Естественная вентиляция подразумевает самопроизвольное движение потоков воздуха под воздействием природных сил. Дополнительные приборы и оборудование для такого типа вентилирования не применяются: естественно работают различные параметры давления, температуры воздуха и силы ветра.
В принудительной системе главное и необходимое устройство для организации движения воздуха — вентилятор. Подвальные помещения большой площади либо со значительным скоплением людей, обязательно оборудуются вентиляцией принудительного типа.

В данном видео рассмотрим вентиляцию в подвале:

Организация естественного проветривания цоколя

Самая экономичная и простая в обустройстве вентиляция подвала – устройство специальных отверстий в цоколе дома, продухов.

Наглядный пример устройства естественной вентиляции в подвале можно наблюдать в многоквартирных домах, где по периметру здания в цоколе устроены отверстия-продухи. Для частного дома делать её также лучше в процессе строительства, но вполне доступно вырезать отверстия в цокольной части стены уже готового здания.

Воздух поступает и выходит через отверстия в цоколе. Температура воздуха в помещении и вне его различна, это заставляет двигаться воздушные потоки, тем самым проветривая подвал.

Сложнее с циркуляцией летом, когда в отдельные периоды разницы температур нет, а воздух в подвале застаивается: в таких ситуациях нужен вентилятор. Единственный существенный недостаток конструкции продухов – зависимость циркуляции от ветра и осадков.

Требования к устройству продухов:

Отверстия располагаются на уровне не менее 30 см от поверхности почвы.
Размер отверстий в сечении обычно равный или кратный стандартному размеру одинарного простого кирпича.
Чем больше площадь подвала, тем больше размер и количество продухов.
Продухи оборудуются защитными решётками от проникновения животных.
Для регулирования температуры и циркуляции на отверстия устанавливаются заслонки или задвижки.

Продухи в подвале считаются простейшей и самой недорогой системой проветривания, но не всегда такой вариант обеспечивает нормальное функционирование помещения.

Приточно вытяжная система проветривания

Когда подвал лишь частично погружён в землю и отделён от внешнего пространства только цокольной стеной, то возможно устройство недорогой и достаточно простой системы для проветривания цокольного помещения, называемой приточно-вытяжной.

Такая конструкция основана на использовании двух труб: одна для притока воздуха, другая – для его отвода.

Основные параметры и требования к системе:

Холодный воздух располагается в нижнем слое – значит, сюда и подводится труба для подачи воздуха с улицы.
Нижняя часть приточного воздуховода располагается на уровне 30-50 см от пола, верхняя выходит наружу.
Лучший вариант размещения входной трубы – с северной стороны, желательно в тени.
Нижнее отверстие вытяжки должно располагаться на уровне потолка.
Верхнее отверстие вытяжной трубы располагается как можно выше: лучшим решением будет монтаж вытяжки строго вертикально и выше конька крыши на 1,5 м.
Дефлектор, установленный в верхнем конце трубы, может значительно увеличить тягу.
Трубы вентиляции должны располагаться на противоположных стенах при максимальном удалении друг от друга, чтобы воздушные потоки проветривали всё помещение.
Для подстраховки от влияния на систему плохой погоды можно в одной из труб поместить вентилятор.

Простая система из двух труб решает все проблемы с вентиляцией для подвала в 30-40 м2, для большей площади нужна принудительная система.

Избавьтесь от лишней влаги в вашем подвале

Принудительная вентиляция подвальных помещений

Естественное и недорогое вентилирование подвала невозможно в случаях:

Цокольный этаж состоит из нескольких помещений с различными функциональными задачами.
Площадь подвального помещения значительна или имеет свои уровни.
Продухи не удаётся устроить из-за особенностей цоколя или рельефа участка.
Подвал полностью заглублён в грунт.

В таких случаях необходима принудительная вентиляция, когда движение и направление потоков воздуха в подвале регулируются системой воздуховодов и вентиляторов.

В дополнение к вентиляторам система принудительного воздухообмена может включать в себя:

определитель влажности и температуры;
реле автоматического отключения и включения вентиляторов;
таймер периодического включения для экономии электроэнергии;
электронагреватель (калорифер);
кондиционеры, увлажнители;
фильтры либо их системы в вентканалах для очистки поступающего извне воздуха.

В загородном доме с площадью подвального помещения более 50 м2 рационально использование общедомовой вентсистемы для вентилирования подвала.

Как сделать расчёт и смонтировать вентиляцию в подвале своими руками

Проект дома с подвальным помещением в обязательном порядке предусматривает расчёт вентиляционной системы. Но иногда вентиляция устраивается значительно позже строительства дома, часто самостоятельно и без проекта.

Основной вопрос при установке вентсистемы своими силами — выбор труб и правильный расчёт их диаметра.

Выбор труб

Трубы для вентканалов могут быть металлическими, пластиковыми, асбоцементными и даже деревянными:

С точки зрения простоты монтажа лучше всего подойдут изделия из ПВХ, к тому же для них в продаже имеются необходимые муфты, отводы, прокладки и разного рода крепёжные изделия.
Наиболее дешёвым вариантом можно считать изготовление деревянных труб-коробов.
Металлические трубы наиболее долговечны, но сложны в монтаже и довольно дороги.
Асбоцементные изделия тяжёлые и не относятся к экологически безопасным, но по долговечности не уступают металлическим.

Вытяжные трубы из подвала нередко выполняются в виде кирпичной кладки вдоль дома. Такой вентиляционный канал делается для обеспечения вентилирования всего строения и соединяется с общей вентсистемой.

Подготовка

Для устройства естественного вентилирования подвального помещения необходимо провести ряд подготовительных работ.

Одним из важнейших подготовительных этапов считается просушка, которая обычно проводится летом в пустом подвале и может быть выполнена разными способами:

Открываются все возможные пути для проникновения и выхода воздуха, таким образом помещение проветривается в течение необходимого для полного просыхания времени.
В подвале устанавливается ёмкость с гигроскопическими веществами, которые интенсивно впитывают в себя окружающую влагу. Это может быть ящик с сухой известью или обычной крупной солью.
Для ускорения просушки можно поместить в погреб домашний бытовой вентилятор. Два-три дня работы вентилятора с открытыми люками и заслонками достаточно для полной просушки.
Возможно просушивание подвального помещения с помощью различных нагревательных и отопительных приборов, например: тепловая пушка, электрообогреватель или небольшая переносная дровяная печь.

Вторым, обязательным после просушки, этапом следует считать гидроизоляцию стен и пола. Вариантов защиты подвальных поверхностей от влаги много, их выбор зависит от назначения помещения и финансовых возможностей владельца.

Стены в простейшем кирпичном или бетонном исполнении пропитываются гидроизоляционными составами, выбор которых в торговле очень большой. Гидроизоляцию полов можно выполнить эффективным и недорогим традиционным способом:

Поверхность пола засыпается слоем камней с трамбовкой.
Замешивается густой раствор примерно равных пропорций глины и песка.
Смесь наносится слоем до 10-15 см на поверхность пола с трамбовкой и тщательным заполнением между камнями.
Слой выравнивается и покрывается уплотняющим слоем крупнозернистого песка.

Глиняная изоляция естественным образом просыхает в течение 30 дней. Для хранения продуктов глиняная набивка – лучший по экологичности, безопасности и стоимости вариант.

К монтажу вентиляции в подвале своими руками можно приступать после полной просушки и устройства гидроизоляции.

Как рассчитать диаметр труб

Диаметр труб определяется исходя из площади подвала. Площадь воздуховода в сечении должна быть не менее 26 см2 на 1 м2 площади погреба.

Практический расчёт для подвала в 20 м2 будет выглядеть примерно так:

общая площадь входных приточных труб в сечении 26 Х 20 = 520 см2;
общая площадь труб вытяжки должна быть на 15 % больше приточных 520 Х 1,15 = 598 см2;
площадь сечения трубы диаметром 150 мм = 177 см2;
потребность в приточных трубах диаметром 150 мм составит 3 шт., а для вытяжки – столько же плюс одна труба на 100 мм.

Длина труб притока зависит от расположения входных отверстий. Длина вытяжных труб рассчитывается по высоте дома плюс 1,5 м.

Монтаж

Для помещения погреба небольшой площади существует несколько основных правил и норм устройства вентиляции, проверенных на практике, несложных в понимании и исполнении:

Составляется общая схема вентиляционной системы.
Пробиваются отверстия в цоколе либо в другом месте для притока воздуха.
Монтируется приточный канал с расположением нижнего отверстия у пола не выше 0,5 м.
При необходимости в канале устраиваются повороты не более чем в 90°.
Труба крепится к стене либо иным способом, стыки в проёме герметично изолируются.
Верхний конец приточной трубы выполняется заподлицо с наружной поверхностью.
Вытяжные изделия монтируются под потолком на максимальной высоте.
Несколько вытяжных труб соединятся в общий канал по суммарной площади.
Внешняя часть трубы устраивается строго вертикально, как минимум немного выше конька крыши, сверху монтируется дефлектор.

Точный расчёт диаметров, надёжный крепёж труб, защитные решётки, правильное расположение входа и выхода воздуха гарантируют надёжную циркуляцию воздушных потоков.

Запуск и ввод в эксплуатацию

Показатель хорошо устроенной вентиляционной системы – хорошая тяга вытяжного отверстия. Достаточно зажечь спичку под вытяжкой, чтобы увидеть, как работает система: дым должен уходить в трубу.

Иногда в трубы вставляют вентиляторы для усиления воздушного потока – в этом случае самих труб понадобится меньше, но сама вентиляция станет частично принудительной. Окончательную оценку системе можно будет дать через некоторое время после ввода вентиляции в эксплуатацию. Отсутствие спёртого и затхлого воздуха, плесени, хорошее состояние продуктов, стабильная температура и влажность – показатели хорошо работающей системы вентиляции подвала частного дома.

Обустройство вентиляции погреба с двумя трубами: схема, оборудование и монтаж

Правила хранения продуктов в осенне-зимний период отличается от особенностей их сохранности летом. Продление срока годности свежих овощей и консервации возможно за счет специальных помещений подвального и полуподвального типа с контролируемым микроклиматом. Главным условием их хранения служит полноценная циркуляция воздуха и контроль над уровнем влажности. Вентиляция погреба с одной и двумя трубами дает возможность добиться оптимальных параметров среды и обеспечить сохранность всех продуктов вплоть до наступления следующего сезона.

Принцип работы и назначение системы

Организация микроклимата — сложная задача, для достижения которой применяется целый комплекс средств, материалов и методик. Одним из этапов конструирования погреба является подбор и монтаж вентиляционной системы. Отсутствие циркуляции воздуха считается серьезной проблемой, способной свести на нет все усилия по сбору и заготовке урожая на зиму. В помещении с не полноценно функционирующей либо вовсе отсутствующей вентиляцией развиваются следующие явления:

застой воздуха;
увеличение влажности;
увеличение температуры внутри помещения;
ускорение процессов гниения;
появление конденсата;
развитие плесневых грибов;
активизация коррозионных процессов.

В результате действия подобных факторов страдают продукты питания и все остальные атрибуты, находящиеся в комнате. Стеллажи ускоренно ржавеют, полки гниют и проваливаются, крышки окисляются, овощи и фрукты гниют, а воздух становится непригодным для дыхания. Действующая вентиляция гарантирует хранение продуктов, увеличение срока службы стеллажей и всего сопутствующего инвентаря.

Добиться полной циркуляции воздушных масс внутри погреба можно несколькими способами. Однако наиболее действенный среди них — конструкция естественной приточно-вытяжной системы с двумя трубами. Принцип ее действия обусловлен разностью температур между окружающей средой и погребом. Из школьного курса физики следует, что нагретый воздух улетучивается, поднимаясь к потолку. При этом его место занимают остывшие массы, обеспечивая необходимую циркуляция потоков. Добиться подобного эффекта в закрытом помещении возможно за счет использования простейшей системы, состоящей из двух труб.

Схема приточно-вытяжной вентиляции

Схема вентиляционной системы и ее особенности

Обустройство естественной аэрации возможно исключительно в условиях небольших площадей без перегородок и велико размерных стеллажей. Наличие преград снижает скорость циркуляции, делая вентиляцию менее действенной. Это же правило действует и по отношению к площади помещения, поскольку чем она больше, тем сложнее воздушному потоку перемещаться по нему. Поэтому для организации полноценного проветривания в подобных постройках используются системы принудительного типа, основанные на действии электрической энергии.

Схема движения воздушных потоков

Создание работающей модели вентилирования помещения естественного типа производится по четко установленным правилам, регламентированным СНиП. Приток свежего воздуха и выведение отработанного осуществляется с помощью 2-х каналов. Приточный воздуховод выводится на 10-15 см выше уровня пола, а второй под самым потолком, отступая от него на 5-10 см. Подобное расположение труб обеспечивает отток отработанных масс, и позволяет свежему воздуху беспрепятственно поступать в комнату.
С внешней стороны приточный воздуховод монтируется над землей на 30-40 см выше ее уровня. Вытяжная труба устанавливается выше вводной на 25 см и более. Аналогичная расстановка дает возможность добиться необходимой разности давления и обеспечить полноценную аэрацию внутри погреба.
Важно! Чем выше установлена выводящая труба, тем большей будет разница в давлении внутри помещения. Следовательно, воздушные массы станут чаще сменять друг друга, выводя избыток влаги и препятствуя распространению плесени.

Естественная вентиляция в погребе

Оборудование и материалы

Естественная приточно-вытяжная система проста по своему исполнению по сравнению с конструкциями принудительного типа. Главной деталью считается воздуховод, а остальные части относятся к разряду вспомогательных средств. Помимо труб, для создания полноценной естественной аэрации необходимы:

соединители для труб;
крепеж;
защитные сетки;
дефлекторы или зонтики.

Дефлектор

Никакие другие устройства, приспособления или детали не входят в конструкцию приточно-вытяжных моделей аэрации. Благодаря этому себестоимость их возведения снижается, а результативность(при соблюдении требований) повышается.

Единственным критерием, непосредственно воздействующим на стоимость проекта, служит материал труб. В роли воздуховодов используются их следующие разновидности:

пластиковые;
асбестоцементные;
оцинкованные.

Каждый из этих материалов имеет особенности, характеристики и положительные качества. При этом выбор конкретного типа изделия осуществляется не из экономических показателей, а исключительно на основании технических особенностей и условий функционирования будущей модели.

Оцинкованные трубы

Плюсы и минусы вентиляционных труб

Пластиковые трубы считаются самым популярным материалом, используемым для возведения естественных аэрационных конструкций. Их главное достоинство — относительно не высокая стоимость, что сокращает общие расходы на проект. Кроме того, к положительным сторонам пластика относится малый вес, высокая пластичность, гибкость и устойчивость к перепадам температур. Однако при очевидных плюсах имеют они и явные недостатки, связанные с низкой прочностью и неустойчивостью к механическим воздействиям.

Асбестоцементные трубы считаются не менее популярными среди строителей. Их прочность превосходит пластиковые изделия, что расширяет сферу применения материала. Помимо этого, его стоимость также достаточно экономична, что дает возможность получить эффективную модель за относительно небольшие деньги. Однако на этом достоинства асбестоцемента заканчиваются. К его отрицательным сторонам относится вес и громоздкость, отсутствие переходников, необходимость в дополнительном усилении крепежа и герметизации стыков.

Оцинковка — самый популярный материал для возведения вентиляционных систем из двух труб. Материал не подвержен коррозии, прочен, доступен, не деформируется, устойчив к термическому воздействию и имеет обширный ассортиментный ряд. Из оцинкованного металла создаются магистрали различной формы, длины и направленности, не беспокоясь об их герметичности и функциональности. Относительным недостатком материала считается стоимость, которая превышает остальные изделия, сказываясь на экономичности проекта.

Расчет диаметра воздуховодов

Расчет диаметра трубы для вентиляции погреба — сложная задача, от которой в зависит функциональность вентиляции. Слишком маленькое сечение труб не дает возможности воздуху полноценно циркулировать, а превышение размера приводит к отсутствию необходимого перепада давления. Для определения размера приточных и выводящих каналов необходимо знать следующие параметры:

площадь комнаты;
ветровая нагрузка в конкретном климатическом поясе;
расположение на местности;
температурные особенности региона.

Базируясь на этих критериях сделать вентиляцию не составит труда. Согласно технической документации для подсобных помещений ( погребов и подвалов) нормой является циркуляция воздушных масс в количестве 120 м. куб в час. Как правило, для получения полноценного воздухообмена в комнате с площадью до 25 м.кв хватит установки труб диаметром 100 мм.

Для улучшения естественной циркуляции используются специальные дефлекторы, которые устанавливаются на выходе вытяжных каналов. Благодаря конструктивным деталям эти устройства увеличивают скорость движения воздуха, способствуя обновлению внутри помещения.

Этапы монтажа

Установка вентиляционной системы с этапа проектировки будущей конструкции. Эта часть играет важную роль, поскольку дает возможность оценить масштаб и направленность работ, а также определить количество необходимого материала. Для оценки сложности проекта подходит простейшая схема, нарисованная обыкновенным карандашом на листе бумаги. Прикинув и закупив все детали, переходим к непосредственному монтажу вентиляции из 2-х труб своими руками, который состоит из следующих этапов:

сбор и подготовка инвентаря;
формирование отверстий для прокладки воздуховодов;
разводка и фиксация труб;
герметизация соединений;
установка защитных зонтиков.

При возведении конструкции лучше обойтись без соединений и поворотов, изгиб или непрочный стык сказываются на давлении внутри каналов. В результате этого происходит снижение уровня циркуляции воздушных масс, что приводит к снижению работоспособности модели. Еще одним условием эффективной работы системы служит герметичность помещения. Помимо приточной и вытяжной трубы в погребе не должно быть никаких других источников поступления воздуха. Дополнительные отверстия, щели и дыры также влияют на перемещение масс внутри комнаты, снижая интенсивность циркуляции.

Приточный канал

Вентиляция погреба с одной трубой: отличия и особенности

Принцип вентилирования погреба с одной трубой построен на том же принципе, что и предыдущая конструкция. Роль выводящего канала играет входная дверь и естественные щели помещения. При этом приточная труба устанавливается по общему принципу, т. е. на 10-15 см выше уровня пола. Благодаря этому в погреб поступает свежий воздух, обеспечивая нормальную циркуляцию. Единственным недостатком подобной конструкции считается монтаж исключительно в условиях небольшой площади до 12-15 м.кв. Превышение подобных значений не позволяет добиться действенной аэрации.

Важно! Конструктивные особенности помещения также играют значительную роль. Наличие высоких стеллажей, поворотов, неравномерностей стен, потолка и пола неминуемо сказывается на движении воздуха. В результате естественная система вентиляции становится менее производительной даже при площади в пределах допустимых значений. Для полноценного воздухообмена в подобных погребах необходимо сооружение проекта с 2-мя трубами.

Вентиляция погреба с одной трубой

Регулировка системы в зимний период

Проникновение морозного воздуха в погреб приводит к снижению температуры ниже 0 градусов. Аналогичные значения негативно сказываются на сохранности свежих продуктов и консервации. Поддержание оптимальной температуры +2+6 градусов и недопущения ее снижения — важная задача, решить которую возможно с помощью вентиляции. Однако, если погреб перемерзает из-за недостаточной теплоизоляции, решить проблему путем ограничения поступающего воздуха не получится. Повысить температуру внутри погреба возможно за счет снижения интенсивности циркуляции. Для этого на вводе устанавливаются специальные заглушки, позволяющие регулировать потоки поступающего воздуха либо вовсе ограничить их.

Перемерзание трубы зимой

Заключение

Установка вентиляции с 2-мя трубами целесообразна при условии небольшой площади погреба и его герметичности. При правильном расчете и составлении генерального плана, монтаж приточно-вытяжной вентиляции естественного типа не займет много времени. Работы можно выполнить своими руками за один день. Результатом трудов станет улучшение микроклимата и увеличение срока хранения всех продуктов, которые имеются в погребе.

Идеальный погреб

Вентиляция в погребе с двумя трубами: схема и инструкция по установке

Вентиляция в погребе с двумя трубами состоит из приточного канала и вытяжки. Она эффективнее одноканальной, поскольку при ее использовании происходит интенсивный воздухообмен. Чтобы привести поток в движение, необходимо два канала — для поступления нового и удаления отработанного газа. Вытяжка действует благодаря перепаду давления внутри и снаружи помещения. Чем больше высота, тем давление ниже. Нагретый газ стремится равномерно заполнить объем и движется туда, где атмосфера разрежена. Однако, движения не происходит, если он оказывается заперт в замкнутом пространстве с одним выходом. Чтобы движение началось, необходим приток, заполняющий освободившееся место. Именно по этой причине одиночная вытяжка функционирует только при открытой входной двери.

Обустраиваем вентиляцию в погребе

Важность приточно-вытяжной системы в подвале

Она необходима для поддержания микроклимата в помещении. Жилые и подсобные комнаты, расположенные в цокольном этаже, нуждаются в проветривании, без которого находиться в них будет некомфортно. Для жилых домов его интенсивность устанавливается государственными санитарно-техническими нормативами.

Если внизу находится гараж, появляется риск отравления выхлопными газами и испарениями бензина. Отделение, оборудованное под кладовку, должно соответствовать общепринятым нормативам.

На фото часто приходится видеть термометры и приборы для измерения уровня влажности, висящие на старых кирпичных стенах. Их используют не только виноделы и производители элитных сыров. Чтобы продукты сохранялись как можно дольше, внутри должна быть температура от 1 до 10 градусов и влажность 85-95 %. Поддерживать такой микроклимат можно только при хорошо отрегулированной циркуляции внутренних потоков. Они нагревают и охлаждают воздух до нужного уровня, замедляют распространение плесени, выводят этилен, выделяющийся консервами.

Избыточная влажность приводит к разрушению стен и потолка. На их поверхности появляется конденсат, вызывающий коррозию железобетона.

Структура кирпича отличается большим количеством открытых пор. Попадая в них, вода разрушает материал, оказывая на стенки расклинивающее воздействие. То же самое происходит и с трещинами в бетонном основании. Со временем они постепенно расширяются и осыпаются. Этому процессу способствует появление бактерий, активно размножающихся во влажной среде.

Не следует допускать, чтобы пар надолго задерживался внутри. Он должен постоянно обновляться и поступать в заданном количестве.

Расчет диаметра входных и вытяжных труб

Сечение труб не должно быть меньше 1/400 площади всего помещения. Таким образом, на 1 м 2 приходится 25 см 2 каналов. Для подвала в 10 м 2 площадь одного сечения (S) составит 0,025 м 2 .

Радиус вычисляем по формуле: R = √ S/π = √ 0,025/3,14 = 8,9 см. Диаметр также считаем по известной всем формуле умножения радиуса на два: 8,9х2=18 см.

Расчет диаметра очень важен. Если этот параметр превышает норму, летом внизу температура поднимается выше необходимой. Зимой она упадет ниже нуля. В обоих случаях это приведет к порче продуктов и выходу оборудования из строя. Опасность представляет жидкость, замерзшая в коммуникациях. При замерзании вода расширяется и разрывает пластик и металл. Чтобы уменьшить сечение, устанавливают регулируемые заглушки с поворотным механизмом.

При недостаточно широком входе решить проблему сложнее. Разрабатывая схему вентиляции погреба с двумя трубами, сечение принимают с запасом 10%. В случае необходимости погрешность легко исправить.

Элементы вентиляции

Как правило, применяются асбестовые, металлические и пластиковые круглые воздуховоды. Металл подвержен коррозии. Кроме того, поверхность хорошо резонирует. Асбест сложно резать. Детали обладают большой массой, что затрудняет монтаж и транспортировку. Пластик не создает шума и других неудобств. Он прослужит так же долго, как сталь и алюминий. Его прочность ниже, но ее запаса достаточно для прокладки подземных коммуникаций — поверхность не испытывает значительных нагрузок.

Можно использовать канализационную проводку диаметром от 11 до 25 см и длиной от 1 до 6 м. Толщина стенки — от 4 мм. Материалом служит плотный ПВХ, рассчитанный на механические нагрузки, в несколько раз превышающие давление потока. Изделия имеют герметичные стыки. Они хорошо приспособлены для работы во влажной и агрессивной среде. Класс жесткости SN4 позволяет им выдерживать давление грунта на глубине 1 м. При температуре ниже -15°C стенки теряют гибкость и легко ломаются, поэтому их следует утеплить, обернув снаружи слоем минеральной ваты и гидроизолятора. Изнутри их будет прогревать теплый воздух из помещения. Теплоизоляция позволяет избавиться от конденсата на внутренней поверхности.

В набор входят поворотные рукава, тройники, фитинги, создающие герметичное прочное соединение и упрощающие монтаж. С помощью сборных элементов каналу задают нужное направление. Но учтите: чем меньше поворотов, тем лучше работает система, и тем проще ее прочищать.

Чтобы дождевая и талая вода не затекала в вытяжку, сверху на нее монтируют дефлектор с горизонтальной крышкой. Благодаря системе заслонок он увеличивает тягу. Со стороны, противоположной направлению ветра, создается разрежение, ускоряющее внутренний поток. Чем сильнее ветер, тем больше разрежение.

Основные принципы устройства вентиляции

Монтаж желательно выполнить на стадии строительства здания — иначе придется вырезать отверстия под коммуникации в стенах и перекрытиях. Одна из проблем заключается в их размещении в верхней жилой части дома. Проводку при строительстве лучше расположить в толще стены — так она не будет занимать пространство комнат.
Если подвал находится глубоко, к нему будет сложно подобраться с внешней стороны. Создание котлована и прокладка подземных путей отнимет много времени и сил.
Чтобы система работала эффективно, нужно правильно расположить ее составные части. Они должны иметь одинаковый диаметр. Объем притока равен объему оттока.
Вход и выход размещают в разных углах по диагонали. Чем больше расстояние между ними, тем лучше. Вытяжку делают на уровне потолка, приточный клапан размещают настолько близко от пола, насколько это возможно. Как правило, его высота составляет от 20 до 40 см.
Выходное отверстие должно располагаться выше уровня потолка. Чем больше расстояние между ними, тем лучше тяга. Если разница составляет меньше 1 м, система перестает работать. Лучше всего вывести канал на кровлю. Он должен стоять на удалении от стен, крутых высоких скатов и других преград. Допускается объединение с общей шахтой.
Летом в теплую погоду тяга почти не работает, поэтому на вытяжку необходимо установить заслонку, перекрывающую нагретый поток сверху.
Входной канал снабжают решеткой, защищающей его от мусора, грызунов и крупных насекомых. Его размещают над уровнем снега — иначе отверстие придется постоянно откапывать.
Чем меньше поворотов, тем сильнее поток. Чтобы внутри не скапливался конденсат, в нижнем колене встраивают кран для его слива.
В каждом помещении необходимо обустроить отдельную систему, обеспечивающую нормальную циркуляцию.
Перекрытие над цокольным этажом жилого дома следует покрыть толстым слоем теплоизоляции, иначе подвал будет нагреваться от жилых комнат, находящихся над ним. Вход лучше сделать со стороны улицы. Если погреб соединен с теплым отапливаемым пространством, потребуется устройство тамбура.

Обустройство вентиляции погреба с двумя трубами

Монтажные проводят в несколько этапов. Первый из них является наиболее важным. Он включает в себя подготовку схемы вентиляции в погребе с двумя трубами. Если дом является объектом ИЖС, ее придется включить в проект переустройства и согласовывать в государственных инстанциях. В Жилищном кодексе РФ указано, что установка инженерных сетей является переустройством. Составлять проект, включающий в себя эти изменения, могут только ремонтно-строительные организации с соответствующей лицензией. На этапе проектирования составляется смета, проводится расчет количества материалов, устанавливается последовательность проведения работ.

Согласно разработанному плану из заготовок вырезают детали необходимой длины. Для этого используют дисковую пилу по металлу или дереву. Заусенцы удаляют ножом и зачищают наждачной бумагой.

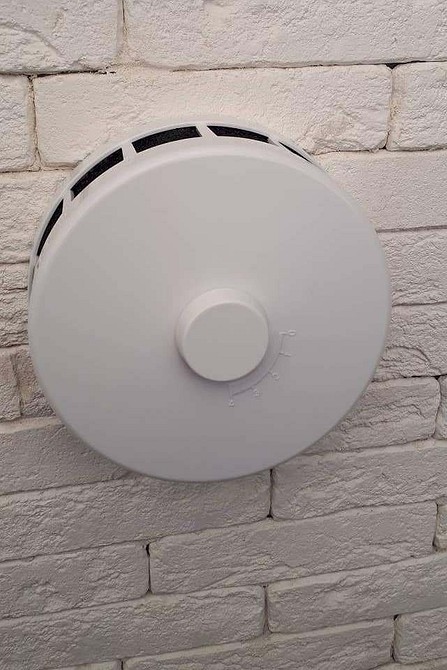

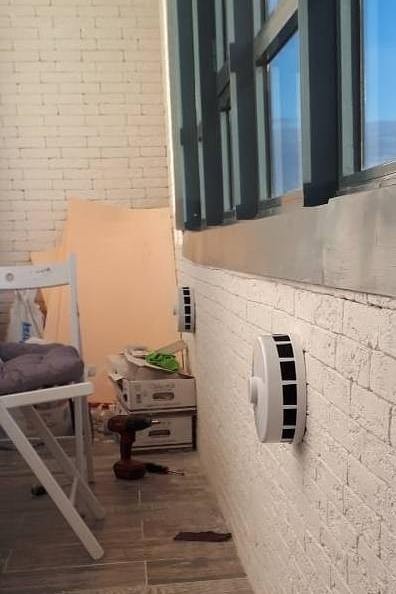

Приточный клапан с решеткой монтируют на внешнюю стену чуть выше уровня снега. Замерять его не обязательно — этот показатель берут из СНиПа. Воздуховод прокладывают вниз и выводят в помещение на высоте 20-40 см от пола. Отверстие во внешней стене вырезают с помощью круглой алмазной коронки соответствующего диаметра. В отличие от перфоратора она оставляет отверстие с идеально ровными краями, не нуждающимися в подравнивании и укреплении. Щели вокруг рукава замазывают цементным раствором, герметиком или холодной битумной мастикой.

Вытяжку размещают на потолке либо в верхней части стены. Чтобы проделать отверстие, используют алмазную коронку. Металлические детали стыкуют с помощью сварки. Соединения с пластиковыми сборными элементами помещают в муфты, установленные в стенах и перекрытиях, и замазывают герметиком.

Если планируется прокладка коммуникаций внутри дома, необходимо заранее продумать расположение рукавов. Чтобы они не мешали, их совмещают с основной вентиляционной шахтой либо прокладывают рядом с другими коммуникациями. Удобнее спрятать их в технический шкаф с открывающейся дверцей. Обычно такие шкафы находятся возле кухонь и санузлов. Их стараются не приближать к жилым комнатам, поскольку они являются источниками постоянного шума.

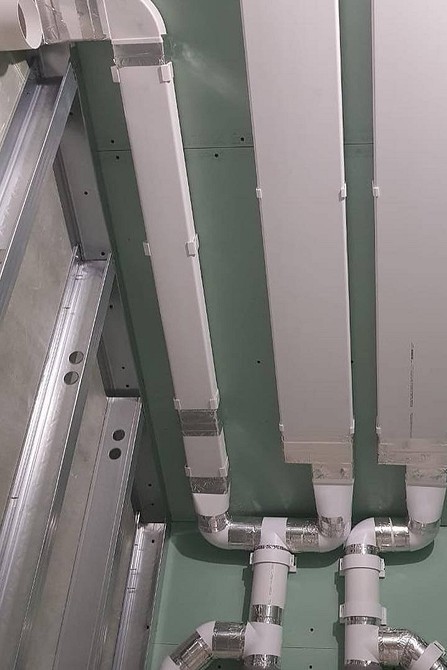

Детали крепятся к стенам и потолку с помощью металлических хомутов, установленных на шурупы с дюбелями. На горизонтальных участках создают небольшой уклон, позволяющий конденсату стекать в накопитель.

При прокладке канала в земле возникает опасность его смещения и разрушения. Грунт, содержащий суглинки, плохо пропускает воду. Во время продолжительных осадков и весенних паводков она скапливается в его толще, вызывая значительные деформации и приводя верхние слои в движение. Монтаж представляет меньший риск, если почва состоит из песка и камней, пропускающих воду.

Стенки, контактирующие с холодной землей, утепляют. Снаружи их оборачивают геотекстилем либо обматывают минеральной ватой, покрытой снаружи толстым слоем полиэтилена.

Когда основная часть готова, клапаны закрывают решетками, а на верхние трубы крепят козырьки и дефлекторы.

Монтаж приточных устройств

Чем больше перепад температур в доме и на улице, тем лучше работает вытяжка. Летом тяга почти отсутствует. Систему проветривания приводят в действие, монтируя в воздуховод вентилятор. Чтобы прибор не перекрывал поток, его корпус сажают на поворотные петли и отводят в сторону, когда он выключен.

Следует учесть, что приточное устройство будет перегружать общую шахту. При слишком интенсивной работе отработанный газ начнет поступать в верхние комнаты. Чтобы этого не происходило, вентилятор нужно разместить в отдельном канале с собственным выходом.

Подключение желательно производить не во влажном погребе, а в соседнем сухом помещении. Если электропроводка находится внизу, необходимо использовать розетки с устройством защитного отключения, применяющиеся для кухонь и санузлов.
